Válvulas Duplo Pêndulo

São válvulas que possuem como peça de bloqueio da passagem de material, o flap, portinhola, prato ou palma – nomes de referência utilizados dependendo da região de aplicação.

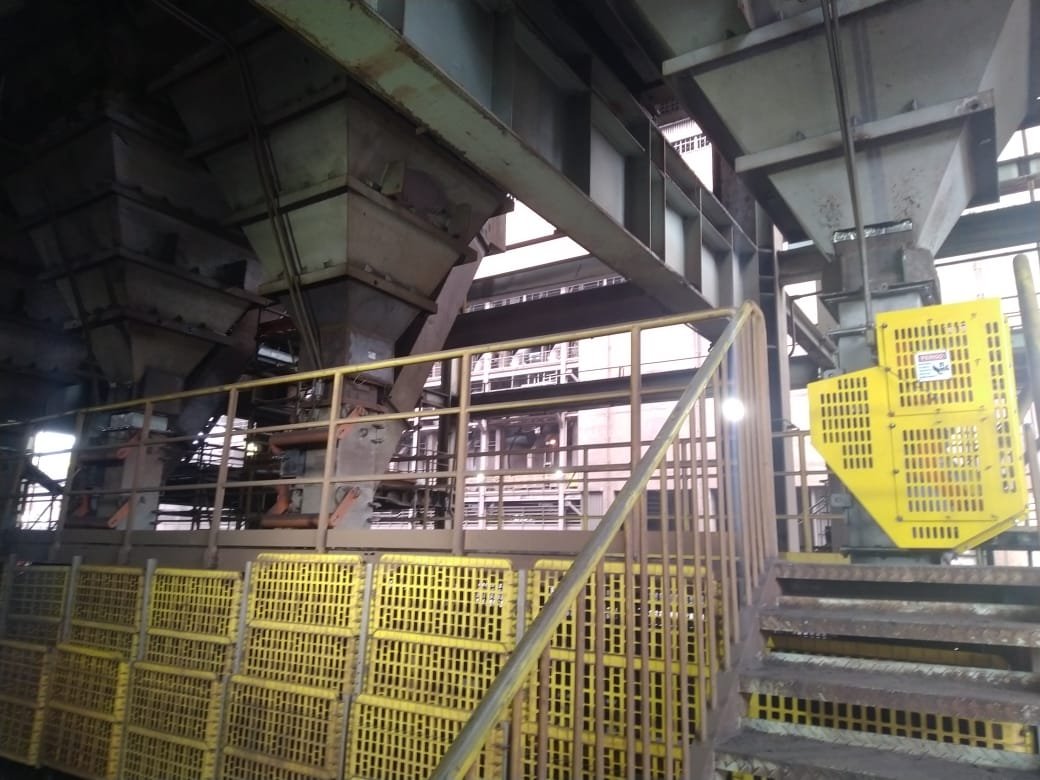

Diferentemente das válvulas Cone e Copo, são amplamente utilizadas nas descargas de precipitadores eletrostáticos, filtros de manga, ciclones e fornos de Pelotização. Conferem custo mais atraente, além de conferir excelente estanqueidade durante a operação.

Technical characteristics

Altura	630 a 1600 mm Dimensão personalizada conforme sua necessidade
Bocal de Passagem	200, 300, 400, 500 Dimensão personalizada conforme sua necessidade
Pressão diferencial máxima	Até 1600 mmca
Vazão Volumétrica @ 6 ciclos/min	0,8 a 16 m³/h Capacidade personalizada conforme sua necessidade
Temperatura máxima do material	600°C
Acionamento	Motoredutor Cilindro Pneumático Cilindro Hidráulico
Retorno do obturador	Contrapeso Mola Cilindro Pneumático Gravidade
Estrutura Carcaça	Monobloco - Bipartida
Material da sede	Ferro Fundido Branco ASTM A532 Tipo II B Aço Fundido AF-45 com Carboneto de Tungstênio Aço ao Carbono com Carboneto de Tungstênio Aço Inox
Material do obturador	Ferro Fundido Branco ASTM A532 Tipo II B Hardox 500 Aço ao Carbono com Carboneto de Cromo Aço Inox
Material do corpo	Ferro Fundido Nodular Ferrítico – GGG40 USI AR 400 Aço ao Carbono Aço Inox
Vedação Interface Sede-Obturador	Metal-Metal Metal-Viton ASTM-D-1418: FPM Metal-Borracha Nitrílica ASTM-D-1418: NBR Metal-Neoprene Expansivo
